低溫冷卻循環器內部結構圖，低溫冷卻循環器適用于需要維持低溫條件下工作的各種化學化工、生物制藥、物理實驗，是醫藥衛生、食品工業、冶金工業、化學工業、大專院?？蒲性核鶎?shí)驗室常用設備。

低溫冷卻循環器內部結構介紹

1.低溫恒溫槽結構外殼采用金屬板，控制箱直接安裝在水箱上。旁邊有冷凝水管進出水嘴兩只，水箱內采用進口水泵作為循環動力，解決了溫水不勻的弊病，使儀器的控溫精度和水的均勻度都能達到較高的要求。

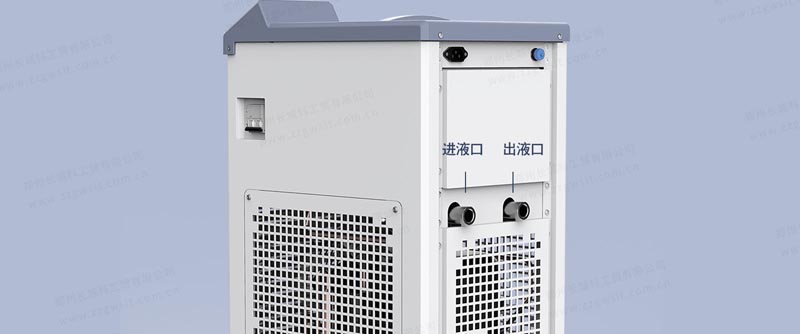

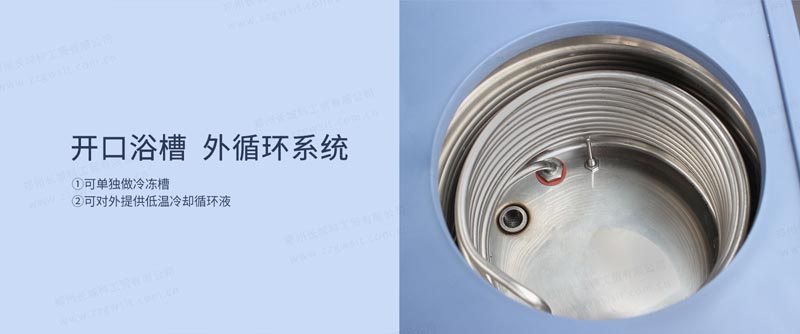

2.低溫恒溫槽可內外循環，用乳膠管將兩只進出水管相接就可以用作內循環，取下乳膠管將兩只水管分別接于反應釜的進出水口即可形成外循環，接近控制面板的一只銅制水管為連接在泵上的出水管，另一個是入水管，連接時請注意不要接錯，以免開機時水會倒流。低溫恒溫槽使用方法本儀器使用220V交流電源，請?jiān)谑褂们按_定電源插座額定電流不小于10A，并具有安全接地裝置(請使用時工作室內接入接地裝置)。

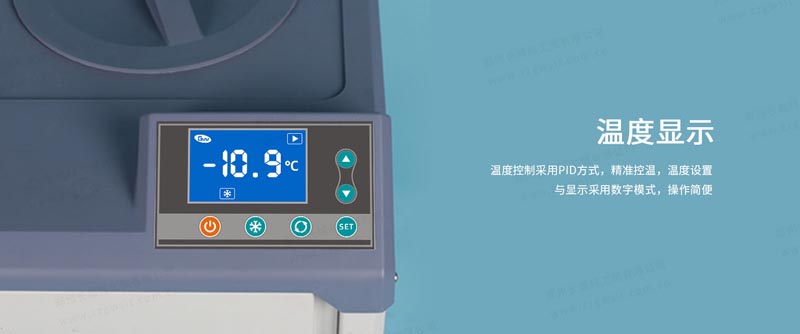

3.低溫恒溫槽加水時注意離上蓋板不低于8cm,必須用軟水，用蒸餾水，切勿使用井水、河水、泉水等硬水，以防加熱管爆裂及影響恒溫靈敏度。請按溫控儀表說明書正確使用,設定所需溫度值>首先打開電源，在儀表上按說明書設定所需達到的溫度值，在溫度達到所設定的溫度時，可以打開循環開關，這樣所有程序進入正常工作狀態。

低溫冷卻循環器內部運行原理

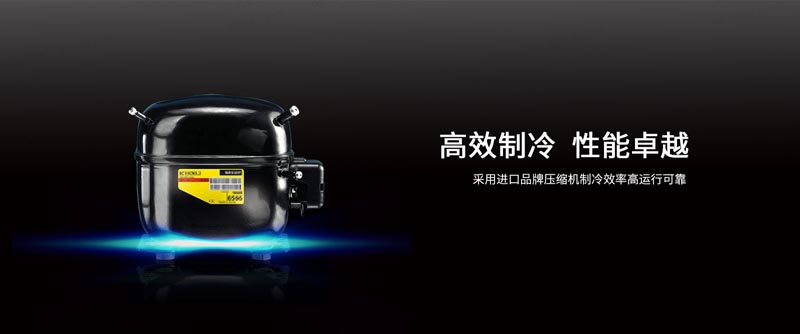

1、低溫循環器部件：壓縮機、冷凝器、蒸發器、 風機(內、外)循環水泵、不銹鋼內膽、加熱管、智能溫控表。

2、壓縮機運轉后經吸氣-壓縮-排氣-冷凝-節流-再低溫蒸發吸熱汽化.使的水溫降至溫控表所設定的溫度，如溫控表設定溫度高于常溫。溫控表內接觸器自動工作，給予加熱管電流信號， 加熱管開始工作，在低溫恒溫槽工作時?？衫谜麢C(jī)的進口和出口做機內水源內循環或者外循環，也可將機內水源外引。在低溫恒溫槽體外做第二恒溫場。

低溫冷卻循環器常見故障及解決方案

1、低溫冷卻液循環泵使用時發現度數不顯示，這種情況下就有可能是線路板連接線，是不是接觸不良，傳感器是否脫落等問題，可以插好連接線，晾干線路板后開機。

2、當出現不制冷的現象時，可能是因?yàn)橄到y(tǒng)的問題，比如系統泄漏，和系統臟堵的原因，只能找來專業的人員進行維修，制冷速度慢同理解決。

3、再使用該設備時，出現了無外循環，首先要檢查循環泵是不是堵塞了，如果是堵塞了只要排除堵塞就可以，或者是電源箱脫落導致，或者是閥門沒有打開都會導致外循環出現問題。

4、整機無電故障時檢查保險管是不是熔斷了，如果是只要更換保險管即可，還有一種可能就是電源的相序是不是接錯了，只要調整好兩根火線的位置就能使用了。
